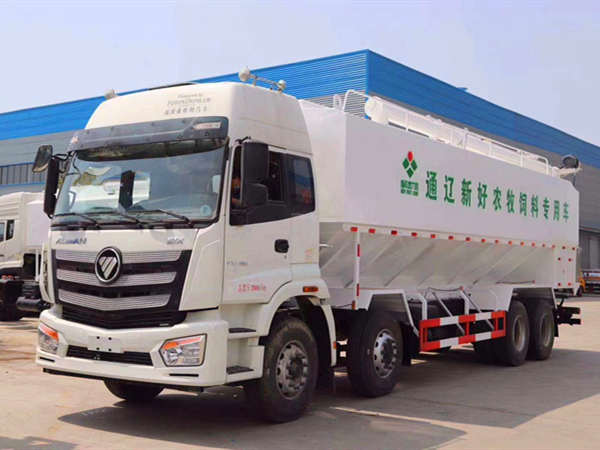

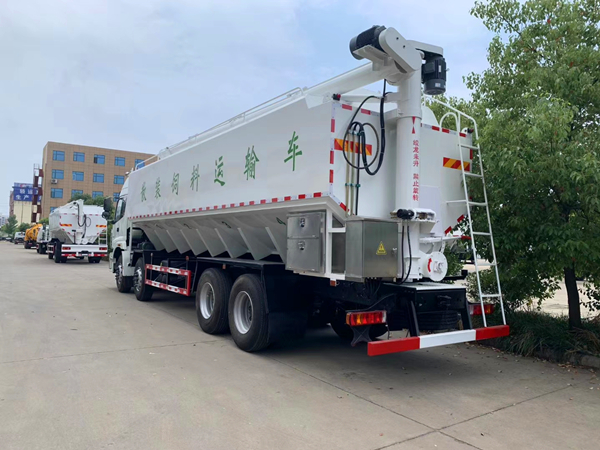

福田歐曼ETX散裝飼料運輸車

可辦理分期付款。全國統一送車上門服務。

（1）整車尺寸：12000×2550×3995

（2）罐體尺寸：9000×2495×2310

（3）總重量31噸，標準載重15.2噸，滿載20-25噸，自重15.7噸

（4）料罐容積：40-44方，4個獨立倉，實載：豬料20-25噸，雞料28噸

（5）絞龍水平長度: 7.2米可加長，絞龍整體舉升高度：9—9.5米可加高，水平最大輸送距離6.86米可加長。罐體外形尺寸:9000×2495×2310(mm);罐體有效容積:31.6立方米;介質:膨化及顆粒飼料,粉料;密度:500公斤/立方米

（6） 罐體材質：廂體自重5.2噸。高強度鋁合金鋼材料，輕量化，整車自重輕，空車省油，載貨多拉1噸左右。罐體材質采用2mm優質高強度合金材料c600xt，罐體內分為若干隔倉，可以獨立控制各分倉卸料順序和速度，倉室數量可根據用戶需求增減。絞龍最大舉升仰角60-80度。頂部絞龍的舉升旋轉均為液壓控制，可左右旋轉180度。采用進口液壓配件。使用電動絞龍需外接380V電源，或加裝車載發電機。電動系統采用西門子電機，液壓馬達液壓泵采用美國伊頓。

（7）卸料方法2種：第一種：380V 電機卸料：外接 380V 電源,只能在養殖場有三相電的情況下卸料使用(需要拉電纜線), 外接 380V 電源可加裝車24kw380V發電機。外接 380V 電源成本低,環保,車輛損耗低。【絞龍由電機進行驅動（3 個 5.5KW 380V 電機），外接380V 電源，全套施耐德/德力西電控,電控系統具有換相，防欠壓，防反轉，聯鎖保護等功能。無三相電場所可加裝車載發電機供電。卸料可選裝無線遙控操作。】第二種：液壓馬達卸料：絞龍液壓驅動, 使用車輛怠速液壓驅動絞龍卸料(不用拉電纜線）。速度快,安全性高,免維護。【采用進口配件, 液壓系統主要部件(品牌)：液壓泵（ DENISON 丹尼遜Hydraulics 雙聯葉片泵）、液壓馬達（ eaton 伊頓）、液壓換向閥（臺灣油力）、高壓防爆液壓油管。工作穩定，不會出現液壓油溫過高而導致的卸料速度變慢或堵料，使用年限長。卸料可選裝無線遙控操作。】

一、散裝飼料車簡介:

       散裝飼料運輸車主要用于從飼料廠向畜牧場養禽場及飼料加工用戶運輸散裝飼料成品或飼料生產原糧，同時它也可用來運輸某些無腐蝕性粉粒狀原料，如制藥廠粉料和糧庫周轉。散裝飼料車的飼料罐架設在卡車的底盤上，罐頂開有進料口.頂部的一根螺旋輸送卸料管（俗稱卸料絞龍）則可自由回轉和抬升，抬升的仰角可達60度。運輸時，頂部的螺旋管平臥在罐頂；卸料時則抬起，使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接，駕駛室內裝有操縱裝置（操縱裝置也可裝置在罐體尾部），卸料時通過車底的動力輸出軸和減速器來驅動螺旋，以完成卸料。目前國內主要推出3T、5T、8T、11T、15T和22T等多個噸位車型。

二、散裝飼料運輸車有如下幾個特點:

      1、散裝運輸飼料比包裝成袋運輸不但節省勞動力，而且成本較低， 但要求畜禽場具備盛裝飼料的貯料罐。

     2、散裝飼料在罐體內密封輸送，減少損失，保證質量，避免污染。全自動上料卸料，可連續作業，大大提高生產效率。

      3、全自動液壓系統，操作簡單使用方便。底盤采用載重汽車底盤，其它部件，齒輪泵，液壓馬達等也系標準化，進口液壓件國產化，對維修保養提供了方便條件。

      4、罐體內可加裝分倉，可同時運輸多種不同類的飼料或膨化介質。

三、散裝飼料運輸車分類：

     1、按卸料方式可分為：全自動液壓卸料散裝飼料車和電動卸料散裝飼料車。

      2、 按車輛形式可分為：整車式散裝飼料車和半掛式散裝飼料車。

四、散裝飼料運輸車原理：

    液壓式散裝飼料車的飼料罐架設在卡車的底盤上，專用設施由罐體總成、輸送系統(水平卸料系統、垂直卸料系統以及活動卸料系統組成)、液壓系統(高壓油泵經管路與分配閥連接該閥的三個輸出端分別是轉角液壓馬達、升降油缸以及串聯在一起的水平卸料、垂直卸料、活動卸料液壓馬達)、電動系統、氣動分倉機構等組成。在罐體底部設有閘門，在閘門下面裝有水平螺旋輸送器(俗稱水平攪籠)，由取力器由汽車變速箱輸出動力驅動，再傳動高壓油泵以驅動液壓系統，液壓馬達通過傳動裝置帶動水平螺旋輸送器的葉片軸及葉片旋轉， 經活動輸送系統(俗稱活動攪籠)以將飼料輸出。車頂平置的一根活動卸料絞龍可自由回轉和抬升，運輸時，頂部的螺旋管平臥在罐頂;卸料時則抬起，使管端的出料口與畜禽飼養場貯料罐頂部的進料門相接、對準，完成卸料。電動絞龍散裝飼料運輸車是針對不同客戶群最新研發的、滿足低端市場的新產品，該車不配車載發電機，電動絞龍利用市電三相380V來供電，車輪距較小能適應農村鄉間道路。該車性?xún)r(jià)比高很受客戶的青睞，適用于路況狹小的小型養殖場、飼料廠。采用機械螺旋的卸料方式，卸料速度快，可連續作業，大大提高生產效率。罐體可分隔成二至四倉，同時裝載不同飼料；各部件結構簡單，操作方便靈活，易于維修保養。

上裝標準配置：

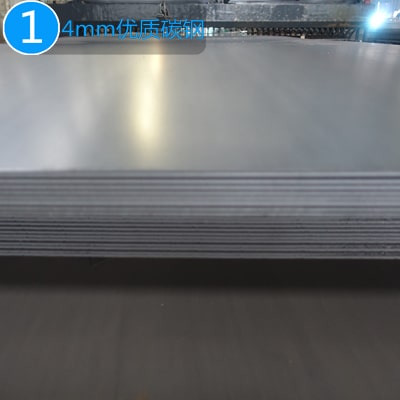

     1.罐體采用4mm優質碳鋼板嚴格按照焊接工藝，副大梁、加強筋等均采用滿焊工藝，嚴格的保證罐體的強度、密封性。

     2.絞龍電機均采用國產優質電機，在粉塵、雨林、腐蝕性消毒水、惡劣的行駛環境下，保證散裝飼料車的良好運行。

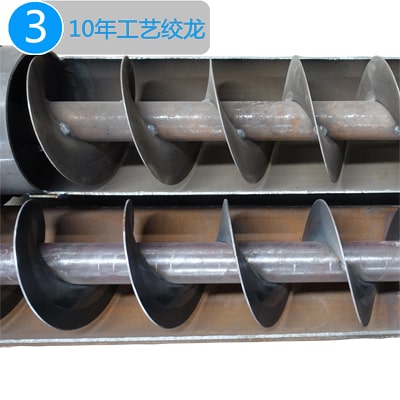

     3.采用3個絞龍實現飼料的輸出，絞龍采用錳鋼材質、特種軸承，使用壽命大幅提升免維護。絞龍運轉更加平穩，穩定性大大提高。10年絞龍制作工藝，保證絞龍的平穩運轉。最合理的絞龍間隙、螺距、轉速，降低破碎率的同時，產量達到國內領先水平。

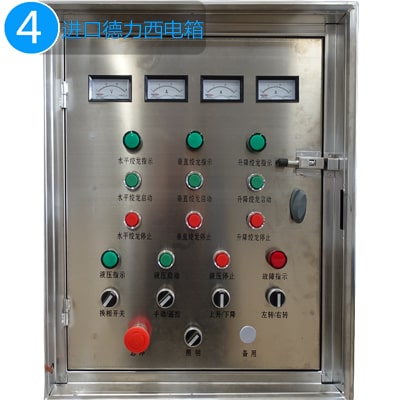

     4.電控系統采用德力西電器。在粉塵嚴重、路況顛簸、場內電壓不穩定等情況下，為客戶使用提高可靠性。電控箱采用欠相、欠壓、防反轉等電控聯鎖保護，有效的防止操作人員的誤操作。降低故障率。

上裝選裝配置：

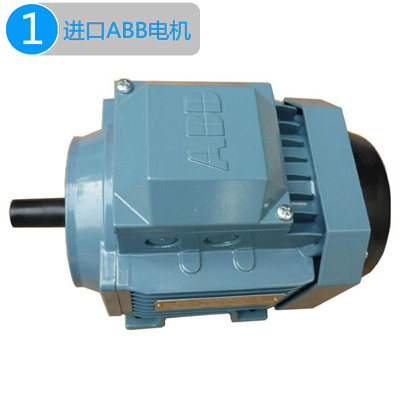

    1.選裝進口西門子或者ABB絞龍電機，工作穩定性強故障率低。

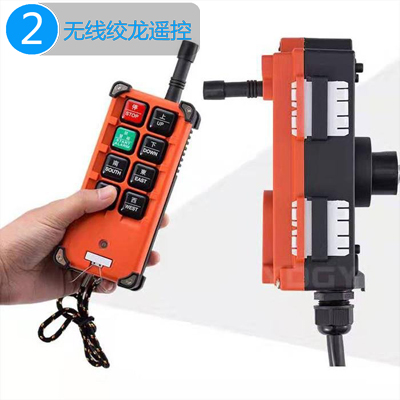

    2.選裝遙控操作絞龍舉升、旋轉，可保障在卸料過程中減少人工，可以單人完成操作，降低絞龍碰撞的可能性。

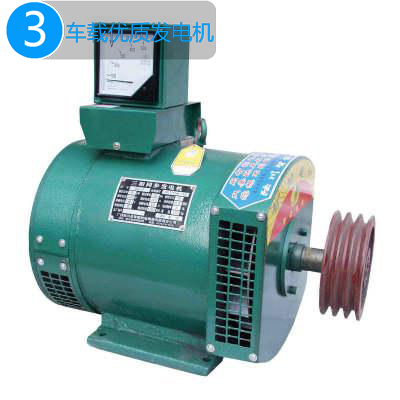

    3.選裝車載發電機，可以實現在沒有外接電源的情況下直接卸料.

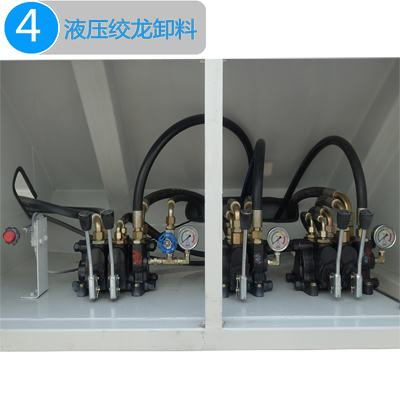

    4.選裝液壓絞龍卸料，使用自身動力驅動，不需要外接電源，卸料時對場地?zé)o要求限制。

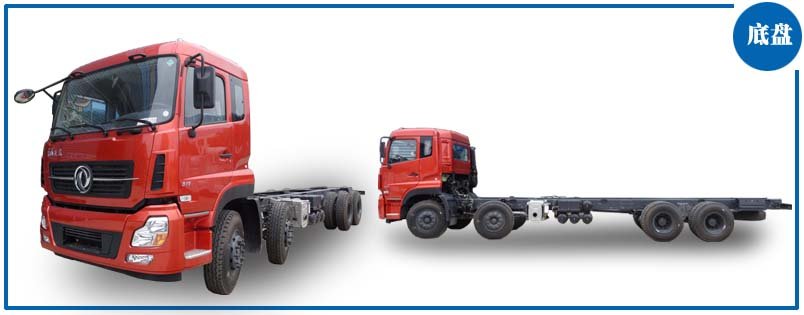

底盤配置：

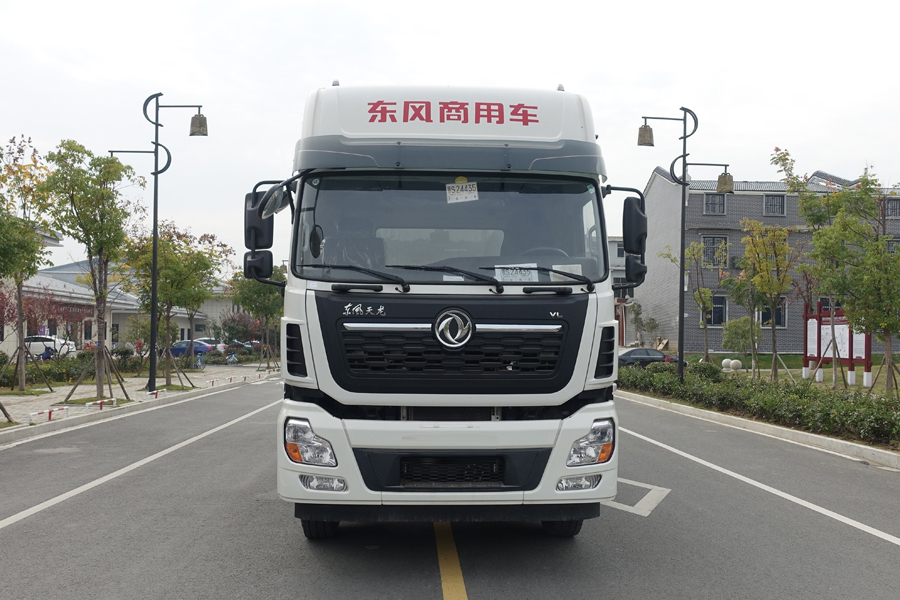

  福田歐曼2021款旗艦底盤

                2006年5月18日，中國最大的汽車合資企業-- 東風汽車有限公司(“東風有限”)旗下的東風商用車公司在十堰市推出了新一代重卡平臺—東風天龍。東風天龍通過國際合作，融合了當今世界先進技術，并在研發過程中實現了大量的自主創新，使整車各個系統的性能全面提升，尤其在技術、安全性、經濟性、可靠性、舒適性等方面的表現突出。“新天龍”秉承東風商用車一貫優良品質，經過5年的技術改進與優化升級后在2011年11月隆重上市！東風新天龍?jiān)诶^承傳統技術優越性同時又不斷追求創新，以滿足新時代用戶的需求為己任，不斷引領行業發展，成為價值標桿。 新天龍上市必將給商用車市場帶來一次新的改變！

康明斯315馬力	法士特12檔變速箱	11.00R20鋼絲胎	駕駛室
10噸后橋	駕駛室門板	駕駛室中控	方向盤

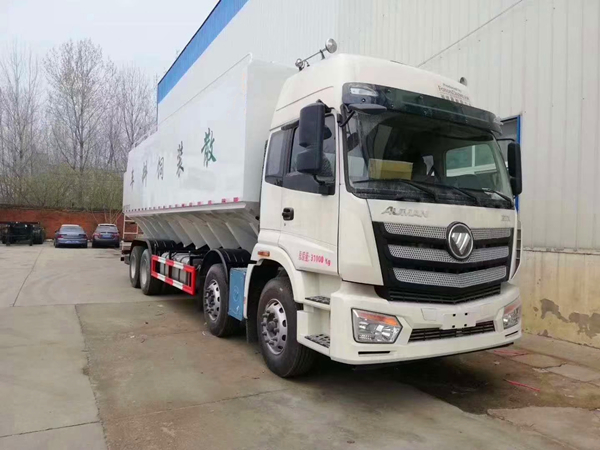

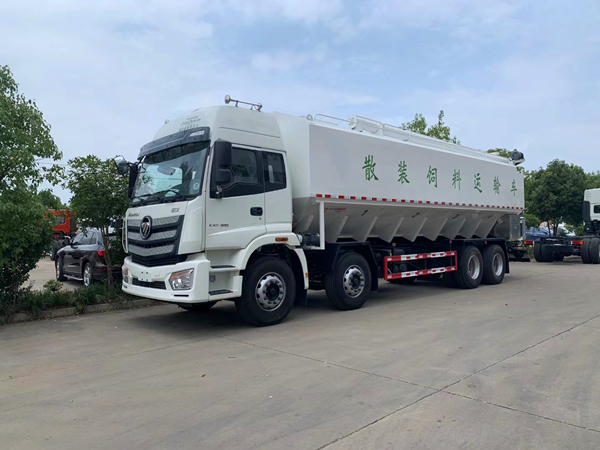

車輛名稱	福田歐曼40方散裝飼料運輸車	車輛型號	HNY5310ZSLB5
整車尺寸	12000X2550X3995	料罐標準容積	40立方
裝載重量	20噸	總質量	31000Kg
額定質量	15140Kg	整備質量	15730Kg
液壓系統絞龍	進口液壓部件	電動系統絞龍	進口配件
飼料罐倉數	4	罐體材質	2mm  C600xt合金材質（武鋼專用）
卸料時間	32分鐘	卸料速度	500/700千克/分鐘
卸料殘留率	≤0.022%	絞龍最大仰角	60度
水平最大運輸送距離	6.86米	垂直最大輸送高度	9米
卸料回轉角度	360度（單邊180度）	生產周期	12個工作日
福田歐曼前四后八40方（20噸）散裝飼料車底盤技術參數/配置
底盤型號	BJ1313VNPKJ	發動機	康明斯320馬力
變速箱	法士特12擋	軸距	2000+4500+1350mm
軸數	4軸	輪胎數量	12
輪胎規格	12R22.5真空胎	排放標準	國五
福田歐曼新款ETX高頂雙臥2490mm駕駛室，ISGe5-320美國康明斯320馬力國五發動機，法士特12擋變速箱，2000+400+1350mm軸距，400免維護后橋，12R22.5真空胎，四氣囊懸浮駕駛室，氣囊座椅，自動空調，電動門窗，電動翻轉，中控鎖，ABS，剎車自調臂，方向助力，可調打燈，行駛記錄儀。
